Alle PV-Anlagen sind ab dem 09.04.2019 nach DIN VDE 0100-712:2016-10 zu planen und zu errichten.
Neue Regeln für den Überspannungsschutz

Die Überarbeitung der DIN VDE 0100-443/-534 stellt neue Anforderungen an den Schutz von Gewerbe- und Wohnbauten.

Dies hat mit dem Erscheinen der überarbeiteten DIN VDE 0100-712 auch Auswirkungen auf Photovoltaikanlagen.

Die Norm legt unter anderem fest:

    DIN VDE 0100-712.443: WANN ist Überspannungsschutz einzubauen?
    DIN VDE 0100-712.534: WELCHE Überspannungsschutzgeräte sind WIE zu installieren?

Nach DIN VDE 0100-443 gilt generell: Der Einbau von Überspannungsschutzeinrichtungen ist immer dann gefordert, wenn transiente (kurzzeitige) Überspannungen Auswirkungen haben können auf:

    Neu: Ansammlungen von Personen z. B. in großen (Wohn-) Gebäuden, Büros, Schulen
    Neu: Einzelpersonen, z. B. in Wohngebäuden und kleinen Büros, wenn in diesen Gebäuden Betriebsmittel der Überspannungskategorie I oder II installiert werden

Mehr zur DIN VDE 0100-443/-534
Was heißt das für PV-Anlagen?

Welche Auswirkung diese Normenänderungen auf den Überspannungsschutz bei Errichtung oder Nachrüstung von PV-Anlagen hat, regelt das Beiblatt 5 zur DIN EN 62305-3 (VDE 0185-305-3 Bbl 5):2014-02, auf das in der DIN VDE 0100-712 verwiesen wird.

AC-Seite - Schutz des PV-Stromversorgungssystems

Ob Überspannungsschutzmaßnahmen auf der Wechselstromseite des PV-Stromversorgungssystems vorgesehen werden müssen, wird mit Hilfe der DIN VDE 0100-443 (VDE 0100-443) ermittelt. Sie besagt, dass Überspannungsschutz in allen Gebäuden, unter den oben angegebenen Voraussetzungen, notwendig ist.

DC-Seite - Schutz des Wechselrichters

Ergibt sich die Notwendigkeit für Überspannungsschutzmaßnahmen auf der AC-Seite und soll insbesondere ein Schutz des Wechselrichters sichergestellt werden, so werden auch auf der DC-Seite Überspannungschutzmaßnahmen benötigt.

Für Signal- und Kommunikationskreise?

Sind im betreffenden PV-Stromversorgungssystem Signal- und Kommunikationskreise vorhanden, sollen diese nach Beiblatt 5 ebenfalls mit Überspannungsschutzeinrichtungen versehen werden.

Leicht erklärt

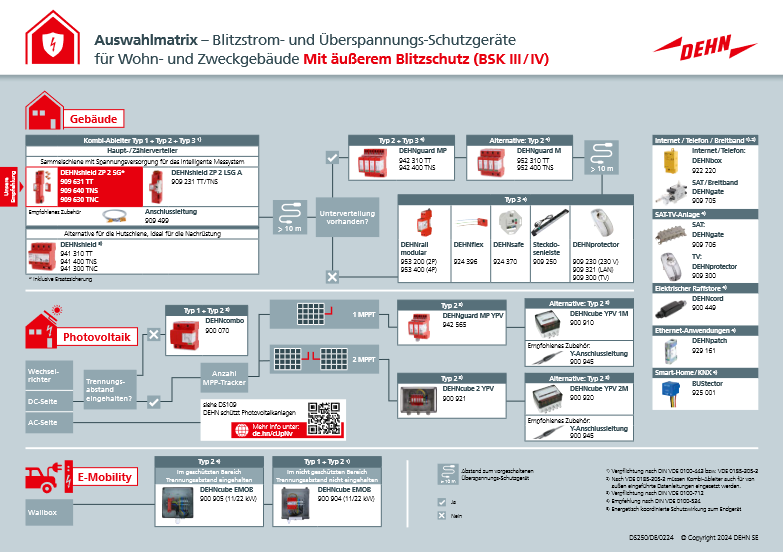

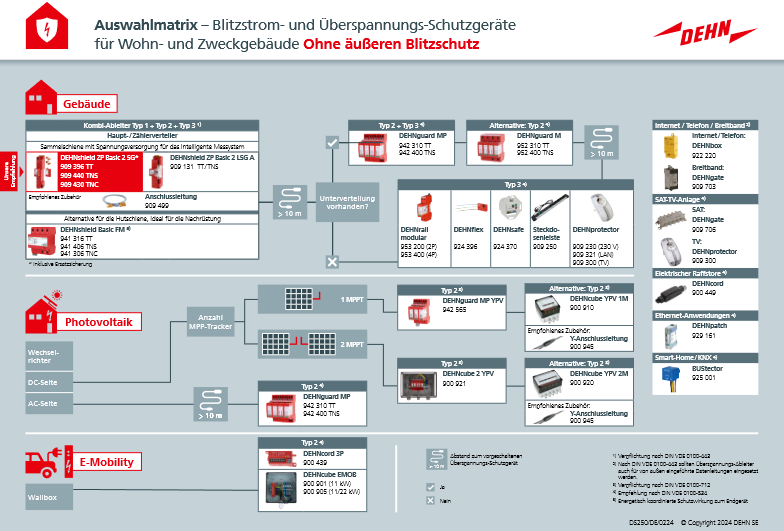

Download Matrix

Quelle: Dehn
